Introduktion: Extraljus i den digitala tidsåldern
Att montera extraljus på en transportbil har traditionellt varit en relativt okomplicerad uppgift. Men i takt med att fordonen blivit alltmer avancerade har spelplanen ritats om. Dagens transportbilar är rullande datornätverk där funktioner som tidigare styrdes av enkla analoga kablar nu hanteras av komplexa databussystem, främst CAN-bus (Controller Area Network). För en installatör innebär detta en fundamental utmaning: hur aktiverar man extraljusen synkroniserat med helljuset när det inte längre finns en enkel signalkabel att koppla in sig på? Att klippa i fel kabel kan leda till kostsamma reparationer, varningslampor och i värsta fall ogiltig fordonsgaranti.
Mitt i denna digitala snårskog har en ny typ av lösning vuxit fram, en som talar bilens eget språk. XBB OBD-dongeln representerar en innovativ och trådlös metod som eliminerar behovet av fysiska ingrepp i bilens känsliga elsystem. Genom att istället läsa av helljussignalen direkt från fordonets diagnosuttag (OBD-II) erbjuder den en säker, reversibel och juridiskt korrekt installation. Denna artikel är en komplett guide som syftar till att förklara tekniken bakom lösningen, belysa de juridiska aspekterna och ge praktiska anvisningar för en professionell montering. Målet är att ge dig som installatör, påbyggare eller kunnig entusiast den kunskap som krävs för att fatta ett välgrundat beslut och känna dig trygg med installationen på moderna transportbilar.
Från analog signal till digital intelligens: Varför gamla metoder inte längre fungerar
För bara ett par decennier sedan var proceduren för att installera extraljus förutsägbar och standardiserad. Jobbet gick ut på att lokalisera den specifika kabel som matade ström till helljuslamporna, skarva in en styrström till ett externt relä, och därigenom tända extraljusen. På äldre bilar med enkel halogenbelysning var detta en robust och tillförlitlig metod. Helljusfunktionen var binär – antingen på eller av – och elsystemet var transparent nog för en erfaren tekniker att navigera utan risk för digitala sidoeffekter.
Denna analoga enkelhet är numera historia. Moderna transportbilar från tillverkare som Volkswagen, Ford, Mercedes och Renault styrs av ett CAN-bus-system. Istället för att en strömbrytare skickar 12 volt direkt till en lampa, skickar den en digital datakod till en central styrenhet. Styrenheten tolkar kommandot och instruerar i sin tur en annan modul att aktivera belysningen. Ofta är signalen inte ens en enkel på/av-kod, utan en pulsbreddsmodulerad (PWM) signal som kan finjustera ljusstyrkan, vilket är vanligt för LED- och matrix-strålkastare som kan anpassa ljusbilden dynamiskt för att inte blända mötande trafik.
Att försöka “tjuvkoppla” sig in på ett sådant system med traditionella metoder är förenat med stora risker. Att skicka en extern spänning in i en datakabel kan i bästa fall leda till en störtflod av felkoder och en instrumentpanel som lyser som en julgran. I värsta fall kan det permanent skada en eller flera av bilens dyra styrenheter (ECU:er). Dessutom betraktas varje form av kabelklippning eller skarvning som ett otillåtet ingrepp av fordonstillverkaren, vilket nästan garanterat gör att nybilsgarantin upphör att gälla för de berörda systemen. Behovet av en smartare lösning, en som kan lyssna och tolka bilens digitala signaler utan att störa dem, är därmed uppenbart.
XBB OBD-dongle & PowerUnit: Den trådlösa lösningen förklarad

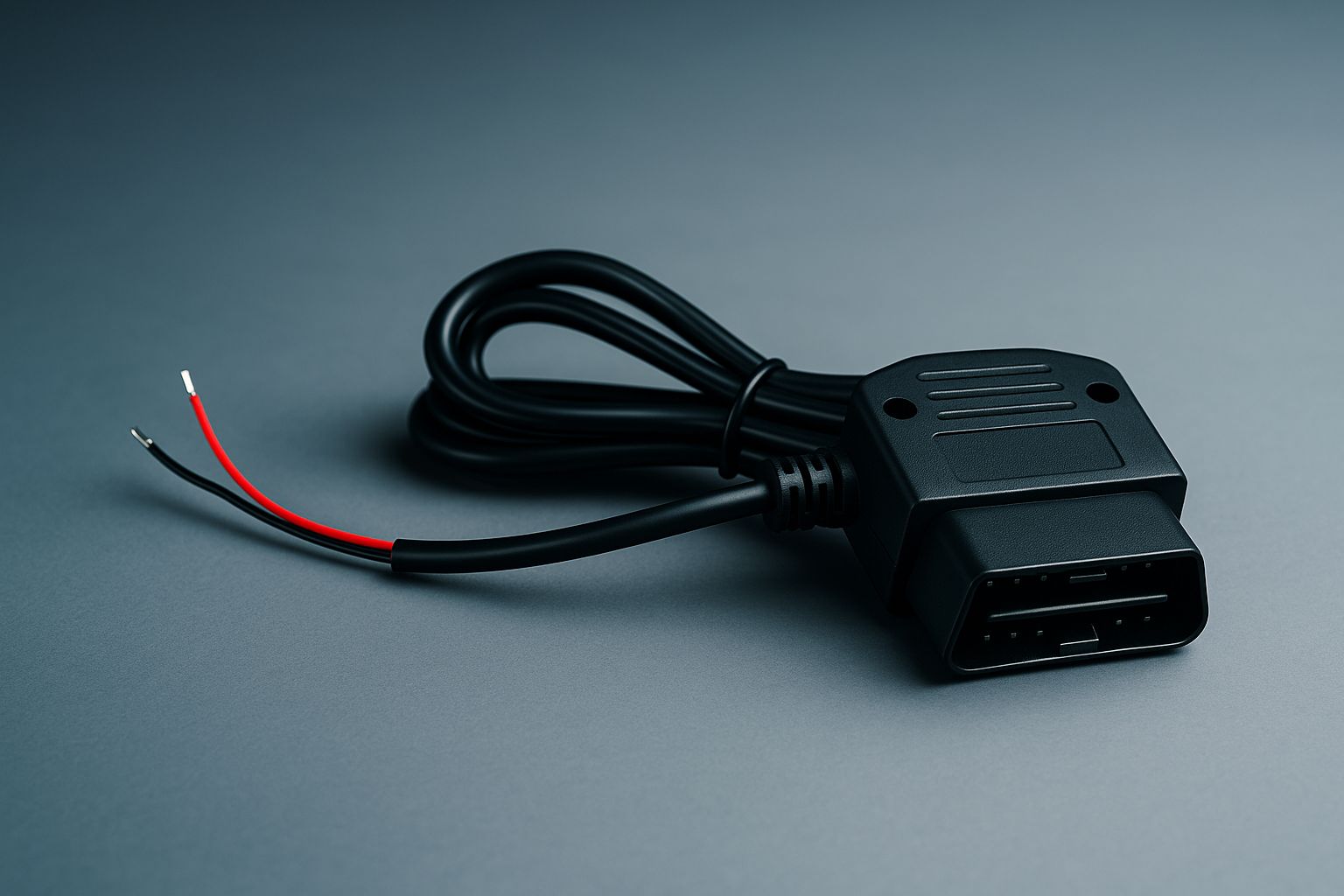

XBB-systemet är elegant i sin enkelhet och består av två primära komponenter: XBB Dongle och XBB PowerUnit. Dongeln är en liten enhet som ansluts direkt till bilens OBD-II-uttag, vilket är fordonets standardiserade port för diagnostik och dataåtkomst. PowerUnit är i sin tur ett robust, trådlöst relä som monteras i motorrummet och fysiskt ansluts till bilens batteri samt de extraljus som ska styras.
Funktionen är lika genial som den är effektiv. När föraren aktiverar helljuset skickas ett digitalt kommando över bilens CAN-bus-nätverk. XBB Dongle, som kontinuerligt övervakar datatrafiken, identifierar denna specifika kod. Omedelbart skickar dongeln en krypterad trådlös signal via Bluetooth 5 till den parade PowerUnit-enheten. PowerUnit agerar då som ett traditionellt relä och sluter kretsen som matar ström till extraljusen, vilka tänds i perfekt synkronisering med bilens ordinarie helljus. Hela processen sker på bråkdelar av en sekund och är helt osynlig för bilens övriga system.
De främsta fördelarna med detta upplägg är uppenbara. Eftersom ingen åverkan görs på bilens originalkablage är installationen helt reversibel. Om fordonet ska säljas eller återlämnas efter en leasingperiod kan systemet monteras ur på några minuter och lämnar inga spår efter sig. Detta skyddar fordonets andrahandsvärde och, framförallt, dess garanti. Systemet erbjuder dessutom stor flexibilitet. Via en smartphone-app kan installatören konfigurera vilken signal som ska styra vilken utgång. En och samma dongel kan styra upp till fyra separata PowerUnits, vilket öppnar för möjligheten att inte bara styra extraljusrampen fram, utan även exempelvis arbetsbelysning bakåt eller sidomonterade ljus, allt från en och samma trådlösa styrenhet. För de som vill utforska produkten i detalj finns en komplett specifikation och kompatibilitetslista här: https://www.transportstyling.se/for-alla-bilar/varumarken/xbb/xbb-dongle-obd-ii-extraljusrela-med-inkoppling-via-bilens-obd-uttag/
Juridik och säkerhet: Att navigera regler för extraljus
Vid all modifiering av ett fordon är det avgörande att förhålla sig till gällande lagar och regler. När det gäller extraljus är den svenska lagstiftningen, som återfinns i Transportstyrelsens föreskrifter (TSFS), tydlig på en central punkt: extraljus får endast kunna tändas och lysa tillsammans med fordonets helljus. De får inte kunna aktiveras separat eller tillsammans med halvljuset. En korrekt installation måste säkerställa denna funktion, vilket en CAN-bus-styrd lösning som XBB gör per automatik genom att hämta sin styrsignal direkt från helljusfunktionen.
En annan fundamental säkerhetsaspekt är E-märkningen. All belysning och elektronisk styrutrustning som monteras på ett fordon måste vara E-godkänd. Denna märkning är en garanti för att produkten uppfyller de strikta europeiska standarder som fastställts i FN:s regelverk (UNECE-regulativ). Det säkerställer allt från ljusbild och hållfasthet till elektrisk säkerhet. Att använda icke-godkända produkter kan inte bara leda till anmärkning vid besiktning utan utgör också en säkerhetsrisk.
Minst lika viktigt, men ofta förbisett, är kravet på EMC (Elektromagnetisk kompatibilitet). All elektronisk utrustning genererar ett elektromagnetiskt fält. En dåligt konstruerad eller avstörd produkt kan sända ut störningar som slår ut andra, mer kritiska system i fordonet, såsom radion, GPS-mottagaren, däcktrycksövervakningen eller till och med komponenter i ABS- och airbagsystemen. En E-märkt produkt som XBB har genomgått rigorösa tester för att garantera att den inte stör eller störs av bilens övriga elektronik. Genom att välja en lösning som inte kräver fysisk åverkan och som är både E-märkt och EMC-godkänd, säkerställer man inte bara att bilens typgodkännande bibehålls, utan också en trygg och laglig installation. För en fullständig översikt av gällande regler är Transportstyrelsens officiella information om fordonsbelysning en ovärderlig resurs.
Praktisk guide: Installation, konfiguration och felsökning
En professionell installation av XBB-systemet är snabb och logisk, men kräver noggrannhet i varje steg. Processen kan sammanfattas i fyra huvudmoment, från förberedelse till verifiering.
- Kontrollera kompatibilitet: Innan något annat, verifiera att den specifika bilmodellen och årsmodellen finns med på XBB:s officiella kompatibilitetslista. Listan uppdateras kontinuerligt och täcker de flesta moderna transportbilar som VW Transporter T6/T6.1, Ford Transit Custom, Mercedes-Benz Sprinter och Renault Trafic. Att hoppa över detta steg kan leda till att systemet inte fungerar, eftersom CAN-bus-signalerna kan skilja sig åt mellan olika plattformar.

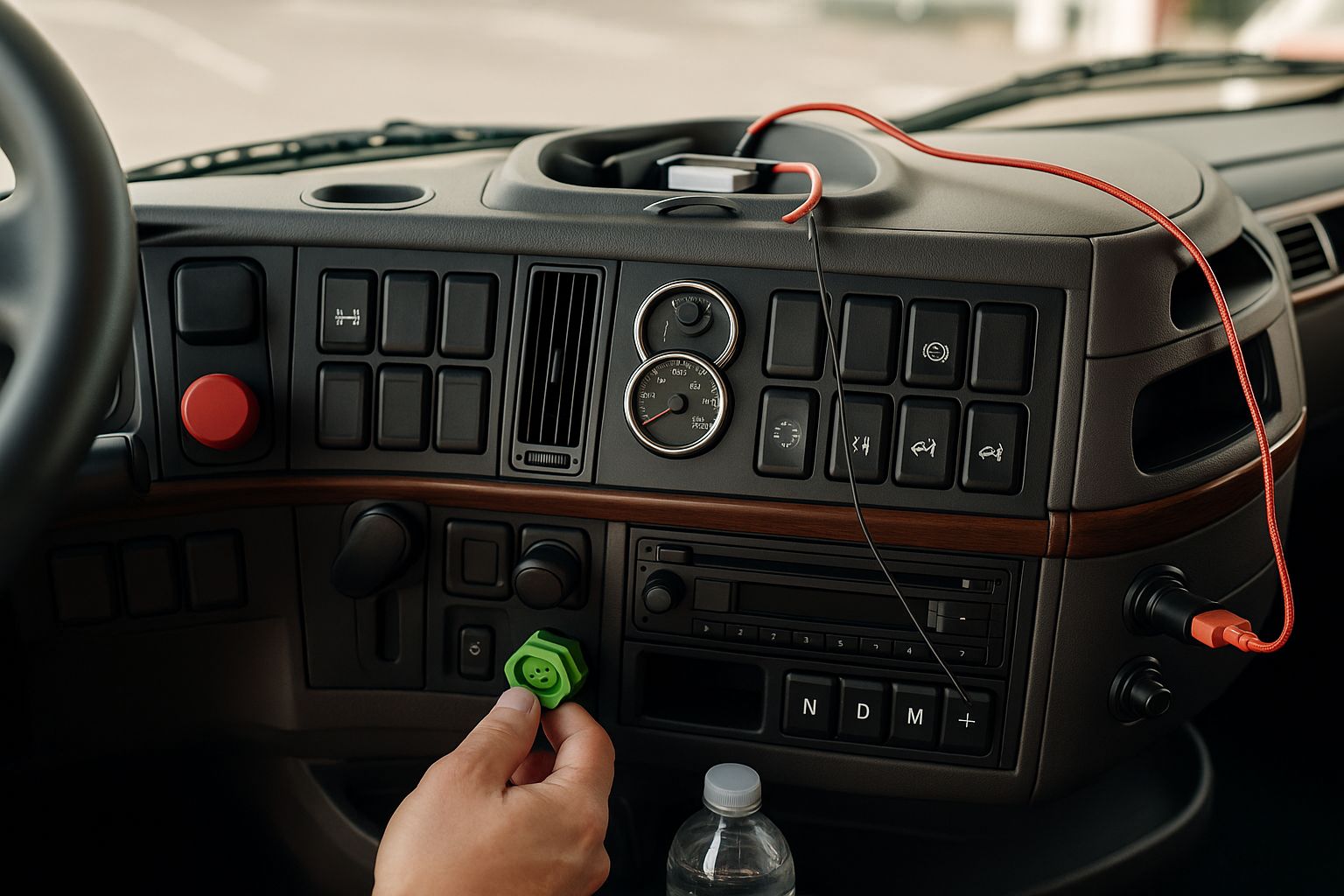

- Fysisk montering: Placera PowerUnit på en lämplig, skyddad plats i motorrummet, exempelvis på torpedväggen eller en innerskärm. Se till att den sitter stadigt och inte utsätts för extrem värme eller direkta vattensprut. Anslut enhetens tjocka röda kabel till batteriets pluspol via en lämplig säkring och den svarta kabeln till en solid jordpunkt på chassit. Anslut sedan extraljusets pluskabel till en av utgångarna på PowerUnit. Slutligen, lokalisera bilens OBD-II-port (oftast placerad under instrumentpanelen på förarsidan) och anslut XBB-dongeln.
- Konfiguration via app: Ladda ner appen “XBB Configurator” till en smartphone. Starta bilens tändning och öppna appen. Appen kommer att söka efter och identifiera både dongeln och PowerUnit-enheten via Bluetooth. Följ instruktionerna för att para ihop enheterna. Väl inne i konfigurationsläget väljer du vilken signal som ska aktivera vilken utgång. För extraljus väljer du “High beam” (helljus) som insignal och mappar den till den utgång på PowerUnit där extraljuset är anslutet.
- Verifiering och vanliga fallgropar: När allt är konfigurerat, testa funktionen. Slå på helljuset och kontrollera att extraljusen tänds omedelbart och släcks lika snabbt när du bländar av. Om det inte fungerar, kontrollera först att Bluetooth-anslutningen är aktiv i appen och att både dongeln och PowerUnit har den senaste mjukvaran. En vanlig fallgrop är att man glömmer att para båda enheterna i appen. En stor fördel med detta system är att felsökningen sker i appen, utan att man riskerar att generera felkoder i bilens system.
Jämförelse: XBB Dongle vs. andra installationsmetoder
För att fullt ut förstå värdet av XBB OBD-dongeln är det värdefullt att ställa den mot de andra tillgängliga metoderna för extraljusinstallation på moderna fordon.
Traditionell reläkoppling med kabelskarvning: Detta är den gamla skolans metod. På en modern bil är den extremt riskfylld. Att hitta rätt signalkabel i en tjock kabelstam utan korrekta elscheman är en utmaning även för experter. En felaktig anslutning kan skada styrenheter. Installationen tar lång tid, är permanent och upphäver garantin. Den kräver hög teknisk kunskap och är i många fall helt enkelt inte möjlig på bilar med avancerade LED-strålkastare. Säkerhetsmässigt är det den sämsta metoden på ett CAN-bus-styrt fordon.
CAN-interface med fast anslutning: En mer modern metod är att använda en CAN-läsare som, precis som XBB, tolkar bilens digitala signaler. Dessa enheter kräver dock oftast att man letar upp CAN-bus-kablarna på en specifik plats i bilen (t.ex. bakom instrumenthuset eller vid en central styrenhet) och fysiskt skarvar in sig på dem. Även om detta är säkrare än att försöka hitta en analog helljussignal, innebär det fortfarande ett fysiskt ingrepp i bilens nervsystem. Det kräver mer demontering av paneler, ökar installationstiden och är inte lika enkelt reversibel. Risken för felkoppling finns kvar, om än mindre än vid traditionell skarvning.
XBB OBD-dongle: Denna lösning representerar den högsta nivån av enkelhet och säkerhet. Installationen kräver ingen skarvning eller åverkan överhuvudtaget. Anslutningen till OBD-porten är en “plug and play”-procedur som är helt reversibel. Installationstiden är markant kortare, vilket är en direkt kostnadsbesparing för yrkesverksamma installatörer. Risken för fel som skadar bilen är praktiskt taget obefintlig. Flexibiliteten med app-styrning och flera utgångar överträffar de flesta andra system. Även om inköpskostnaden kan vara högre än för ett enkelt relä, blir den totala kostnaden ofta lägre när man väger in minskad arbetstid och eliminerad risk för dyra följdskador och garantiproblem. För yrkesmässigt bruk är OBD-lösningen därför ofta den mest kostnadseffektiva och professionella metoden i längden.
Slutsats: Ett framtidssäkrat val för professionella användare
XBB OBD-dongeln och dess trådlösa PowerUnit representerar mer än bara en ny produkt; det är ett paradigmskifte för hur extrabelysning och annan eftermonterad utrustning installeras på moderna transportbilar. Genom att flytta intelligensen från lödkolven till mjukvaran, och anslutningspunkten från en dold kabelstam till det standardiserade diagnosuttaget, löser systemet de grundläggande utmaningar som CAN-bus-tekniken har skapat. Det är den mest moderna, säkra och juridiskt korrekta metoden som finns tillgänglig idag.
De avgörande fördelarna – säkerhet genom noll åverkan, laglighet genom korrekt styrning, enkelhet genom snabb installation och flexibilitet genom app-konfiguration – gör det till ett självklart val för den professionella installatören och den ansvarsfulla fordonsägaren. Att välja en modern lösning som denna är inte enbart en fråga om bekvämlighet; det är en aktiv investering i fordonets tekniska integritet, andrahandsvärde och långsiktiga driftsäkerhet. I en bransch där tid är pengar och misstag kan bli kostsamma, erbjuder XBB-systemet en trygghet och effektivitet som äldre metoder helt enkelt inte kan matcha.
